M12, Stecker, gewinkelt, 4-polig, D-codiert, RJ45, Stecker, gerade, 4-polig, geschirmt, Industrial Ethernet 100 MBit/s
Produktbeschreibung
Produkttyp: Verbindungsleitung
Applikation: Industrial Ethernet
Artikelbezeichnung:
IE-WWASSY4.029-m-IE-RJ45SS4.003/S2171
Artikel-Nr.: V0005261
Leitungsqualität: S2171, PUR, UL
Anfrage
Lagerbestand: Zurzeit nicht auf Lager.
Verpackungseinheit: 1 Stk
Mindestmenge: 10 Stk
Zulassungen
Produktdetails
| Technische Daten | A-Seite | B-Seite |
|---|---|---|
| Bemessungsspannung |
|
|
| Codierung | D | |
| Isolationswiderstand |
|
|
| Material Griffkörper | Kunststoff, TPU, BK | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuSn, vergoldet | Metall, CuZn, vergoldet |
| Material Kontaktträger | Kunststoff, TPU, GN | Kunststoff |
| Material Schirmgehäuse | Metall, CuZn, vernickelt | |
| Material Überwurf | Metall, CuZn, vernickelt | |
| Mechanische Lebensdauer | >100 Steckzyklen | >750 Steckzyklen |
| Normen | IEC 61076-2-101 | IEC 60603-7-5 |
| Pin-Belegung |
|
|
| Polzahl | 4 | 4 |
| Schirmung | Mit Schirmung | Mit Schirmung |
| Schutzart (montiert) | IP65, IP67, IP68 | IP20 |

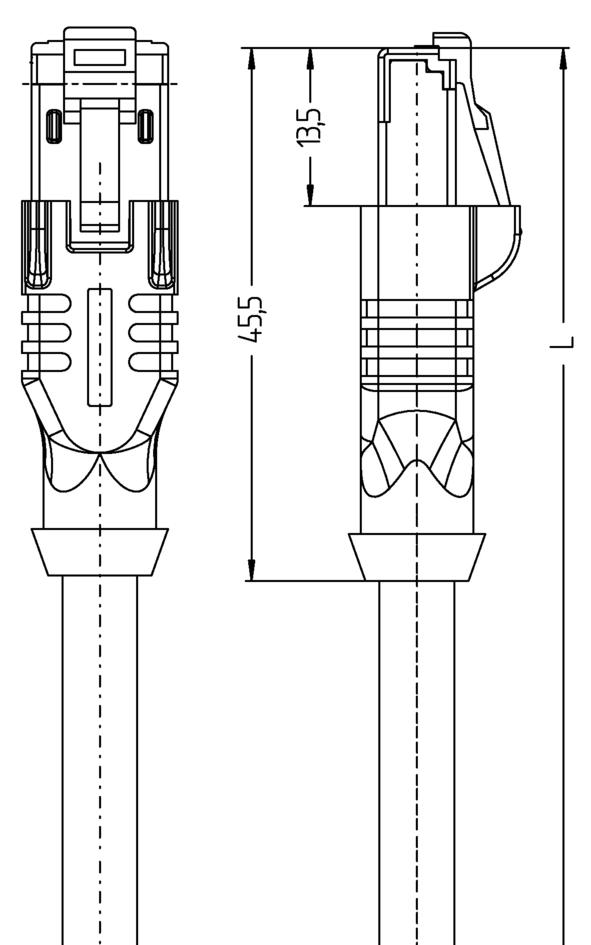

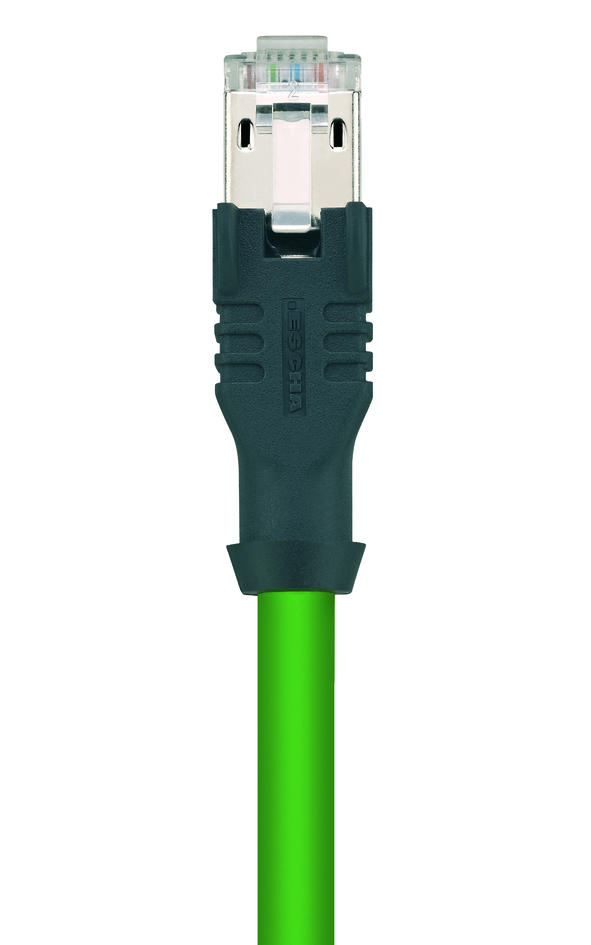

| Steckverbinder | Stecker, gewinkelt, M12 | Stecker, gerade, RJ45 |
| Strombelastbarkeit pro Pin (bei 40°C) | 4 A | 1 A |
| Umgebungstemperatur | -30°C...+90°C | -40°C...+70°C |
| Verschmutzungsgrad | 3 | 1 |
| Übertragungseigenschaften | Cat5e | Cat5e |
Geschirmte PUR-Leitung zur sicheren und industrietauglichen Datenübertragung in der Automatisierungs- und Feldbustechnik. Die Leitung ist CMX-verifiziert und erfüllt die Vorgaben nach Cat5e (elektr. Eigenschaften in Anlehnung an EN50288-2-1). Materialien und konstruktiver Aufbau ermöglichen eine erhöhte mechanische Beanspruchung (Abrieb, Biegungen, Erschütterungen etc.) der Leitung. Die Verwendung in Schleppketten mit bis zu 3 Mio. Biegezyklen ist risikolos möglich.
| Technische Daten | |
|---|---|
| Aderfarben | WH, BU, OG, YE |
| Aderquerschnitt | 1 x 4 x AWG22, Sternvierer |
| Außendurchmesser Mantel | 6,50 mm |
| Besondere Eigenschaften | Flammwidrig, halogenfrei, hohe Flexibilität, hydrolysefest, LABS-frei, mikrobenfest, ölbeständig, ozonbeständig, PROFINET Type C, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, seewasserbeständig, UN ECE R 118, UV-beständig |
| Biegeradius (bewegt) | 8 x Ø-Leitung |
| Biegeradius (fest) | 4 x Ø-Leitung |
| Halogenfrei | Ja |
| Leitungsqualität | S2171, PUR, UL |
| Litzenaufbau | 7 x 0,25 mm |
| Mantelfarbe | GN, ähnlich RAL6018 |
| Material Aderisolierung | FRNC |
| Material Leitungsmantel | PUR |
| Nennspannung Leitung | 600 V UL rating |
| Schleppketteneinsatz | 3 Mio. Biegezyklen |
| Temperaturbereich (bewegt) | -30°C...+70°C |
| Temperaturbereich (fest) | -40°C...+75°C |
| Übertragungseigenschaften | Cat5e |
