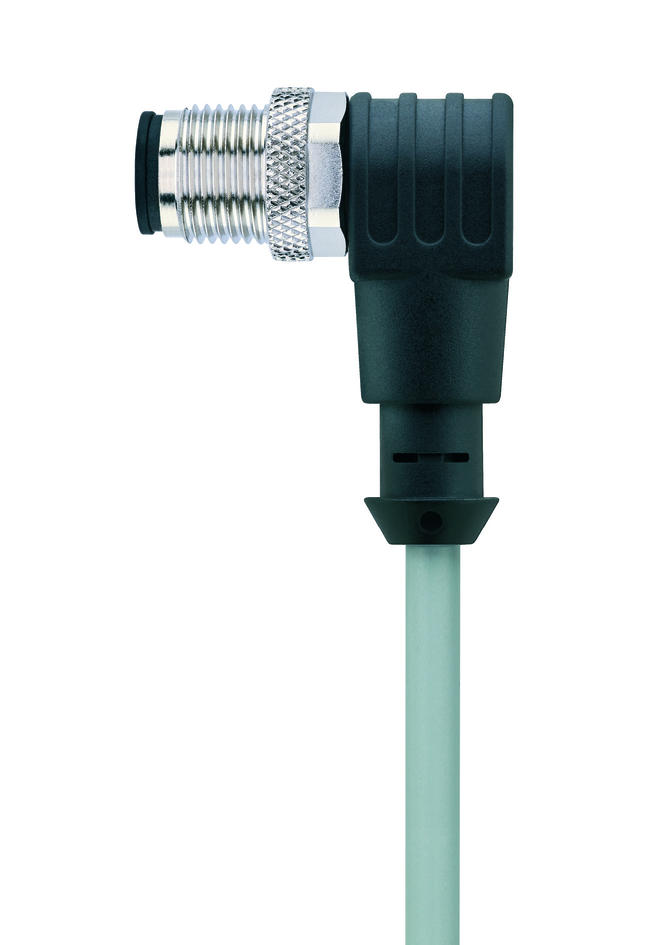

Ventilstecker, Bauform A, 3+PE, M12, Stecker, gewinkelt, 4+PE, Litzenanschluss, Sensor-/Aktorleitung
Produktbeschreibung
Produkttyp: Verbindungsleitung
Artikelbezeichnung:
VA41-24.2-m-AL-WWAS5/P01
Artikel-Nr.: V0003921
Leitungsqualität: P01, PVC, UL
Leitungslänge:
Anfrage
Mindestmenge:10 Stk
Verpackungseinheit:1 Stk
Zulassungen
Produktdetails
| Technische Daten | A-Seite | B-Seite |
|---|---|---|
| Bauform | A | |
| Befestigungsschraube | Metall, CuZn, vernickelt | |
| Bemessungsspannung |
|
|
| Codierung | A | |
| Isolationswiderstand |
|
|
| Material Dichtung (Buchse) | Kunststoff, TPU | |
| Material Griffkörper | Kunststoff, TPU, BK, transluzent | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuZn, versilbert | Metall, CuZn, vergoldet |
| Material Kontaktträger | Kunststoff, PA, BK | Kunststoff, TPU, BK |
| Material Überwurf | Metall, CuZn, vernickelt | |
| Mechanische Lebensdauer | >100 Steckzyklen | >100 Steckzyklen |
| Normen | DIN EN 175301-803 | IEC 61076-2-101 |
| Pin-Belegung |
|
|
| Polzahl | 3+PE Litze | 4+PE |
| Schaltzustandsanzeige | LED YE/GN | |
| Schutzart (montiert) | IP65, IP67, IP68 | IP65, IP67, IP68 |
| Schutzschaltung | Ohne | |
| Steckverbinder | Buchse, gewinkelt, Ventil A | Stecker, gewinkelt, M12 |
| Strombelastbarkeit pro Pin (bei 40°C) | 4 A | 4 A |
| Umgebungstemperatur | -30°C...+90°C | -30°C...+90°C |
| Verschmutzungsgrad | 3 | 3 |
PVC-Kabel für den Einsatz in der Regelungs-, Steuertechnik und Sensorik. Geeignet für die Verwendung im Trockenbereich bei Verpackungsmaschinen und Montage- und Fördertechnik. Hohe Flexibilität bei unbelasteter Bewegung (bedingter Schleppketteneinsatz möglich). Prädestiniert für die Verwendung in der Lebensmittel- und Getränkeindustrie. P01-Leitungen erfüllen die Forderung nach UL und CSA (UL1729/2464; cULus).
| Technische Daten | |
|---|---|
| Aderfarben | BN, WH, BU, BK, GNYE |
| Aderquerschnitt | 4+1 x 0,34mm² |
| Außendurchmesser Mantel | 5,30 mm |
| Besondere Eigenschaften | Gute Öl- und Chemiekalienbeständigkeit, LABS-frei, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, seewasserbeständig, UV-beständig |
| Biegeradius (bewegt) | 10 x Ø-Leitung |
| Biegeradius (fest) | 5 x Ø-Leitung |
| Leitungsqualität | P01, PVC, UL |
| Litzenaufbau | 19 x 0,15 mm |
| Mantelfarbe | GY, ähnlich RAL7040 |
| Material Aderisolierung | PVC |
| Material Leitungsmantel | PVC |
| Nennspannung Leitung | ≤300 V |
| Temperaturbereich (bewegt) | 0°C...+80°C |
| Temperaturbereich (fest) | -25°C...+80°C |
