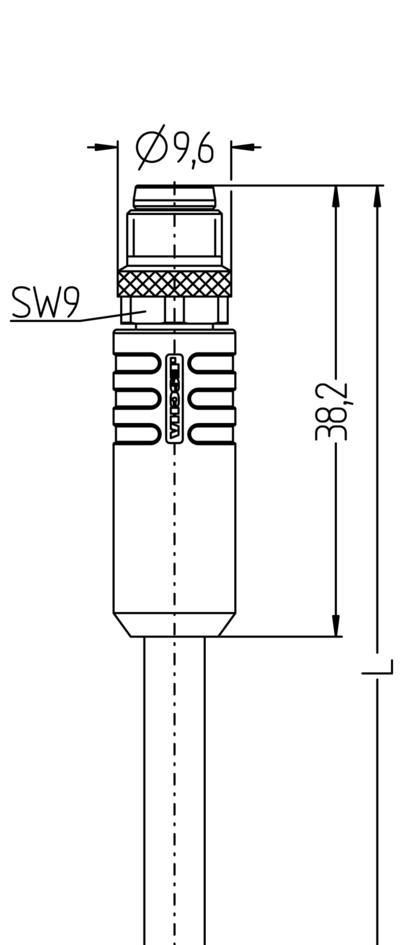

M8, Buchse, gerade, 8-polig, M8, Stecker, gerade, 8-polig, geschirmt, Sensor-/Aktorleitung

Produktbeschreibung

Produkttyp: Verbindungsleitung

Applikation: Sensor/Aktor

Artikelbezeichnung:
AL-SKPS8-1-AL-SSPS8/S370

Artikel-Nr.: 8115010

Leitungsqualität: S370, PUR, UL

Leitungslänge:

Anfrage

Lagerbestand: Zurzeit nicht auf Lager.

Verpackungseinheit: 1 Stk

Mindestmenge: 10 Stk

Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst. Stk

Zulassungen

Produktdetails

Technische Daten	A-Seite	B-Seite
Bemessungsspannung	30V	30V
Durchgangswiderstand	5 mΩ	5 mΩ
Isolationswiderstand	≥10⁸ Ω	≥10⁸ Ω
Material Dichtung (Buchse)	FPM/FKM
Material Griffkörper	Kunststoff, TPU, BK	Kunststoff, TPU, BK
Material Kontakte	Metall, CuZn, vergoldet	Metall, CuZn, vergoldet
Material Kontaktträger	Kunststoff, TPU, BK	Kunststoff, TPU, BK
Material Überwurf	Metall, CuZn, vernickelt	Metall, CuZn, vernickelt
Mechanische Lebensdauer	>100 Steckzyklen	>100 Steckzyklen
Normen	IEC 61076-2-104	IEC 61076-2-104
Pin-Belegung	1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD	1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Polzahl	8	8
Schirmung	Mit Schirmung	Mit Schirmung
Schutzart (montiert)	IP65, IP67, IP68	IP65, IP67, IP68
Steckverbinder	Buchse, gerade, M8	Stecker, gerade, M8
Strombelastbarkeit pro Pin (bei 40°C)	1.5 A	1.5 A
Umgebungstemperatur	-30°C...+90°C	-30°C...+90°C
Verschmutzungsgrad	3	3

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus). In geschirmter Ausführung sehr gute EMV-Eigenschaften.

Technische Daten
Aderfarben	WH, BN, GN, YE, GY, PK, BU, RD
Aderquerschnitt	8 x 0,25 mm²
Außendurchmesser Mantel	6,30 mm
Besondere Eigenschaften	Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt)	12 x Ø-Leitung
Biegeradius (fest)	5 x Ø-Leitung
Halogenfrei	Ja
Leitungsqualität	S370, PUR, UL
Litzenaufbau	32 x 0,10 mm
Mantelfarbe	BK, ähnlich RAL9005
Material Aderisolierung	PP
Material Leitungsmantel	PUR
Nennspannung Leitung	≤300 V
Schirmung	Ja
Schleppketteneinsatz	≥2 Mio. Zyklen
Temperaturbereich (Schleppkette)	-25°C…+60°C
Temperaturbereich (bewegt)	-30°C...+90°C
Temperaturbereich (fest)	-40°C...+90°C
Torsion	+/-180°/m, ≥ 0,5 Mio. Zyklen
