M12, Buchse, gerade, 4-polig, D-codiert, RJ45 light, Stecker, gerade, 8-polig, geschirmt, Industrial Ethernet 100 MBit/s
Produktbeschreibung
Produkttyp: Verbindungsleitung
Applikation: Industrial Ethernet
Artikelbezeichnung:
IE-WAKSY4.082-3-IE-RJ45SLS8.005/S3400
Artikel-Nr.: 8100232
Leitungsqualität: S3400, PUR, UL
Anfrage
Lagerbestand: Zurzeit nicht auf Lager.
Verpackungseinheit: 1 Stk
Mindestmenge: 10 Stk
Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst. Stk
Zulassungen
Produktdetails
| Technische Daten | A-Seite | B-Seite |
|---|---|---|
| Bemessungsspannung |
|
|
| Codierung | D | |
| Isolationswiderstand |
|
|
| Material Griffkörper | Kunststoff, TPU, BK | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuZn, vergoldet | Metall, CuZn, vergoldet |
| Material Kontaktträger | Kunststoff, TPU, GN | Kunststoff |
| Material Schirmgehäuse | Metall, CuZn, vernickelt | |
| Material Überwurf | Metall, CuZn, vernickelt | |
| Mechanische Lebensdauer | >100 Steckzyklen | >750 Steckzyklen |
| Normen | IEC 61076-2-101 | IEC 60603-7-5 |
| Pin-Belegung |
|
|
| Polzahl | 4 | 4 |
| Schirmung | Mit Schirmung | Mit Schirmung |
| Schutzart (montiert) | IP65, IP67, IP68 | IP20 |

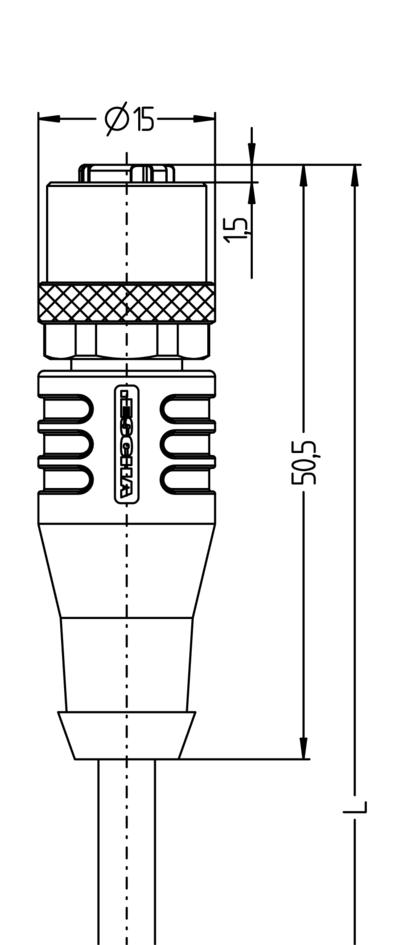

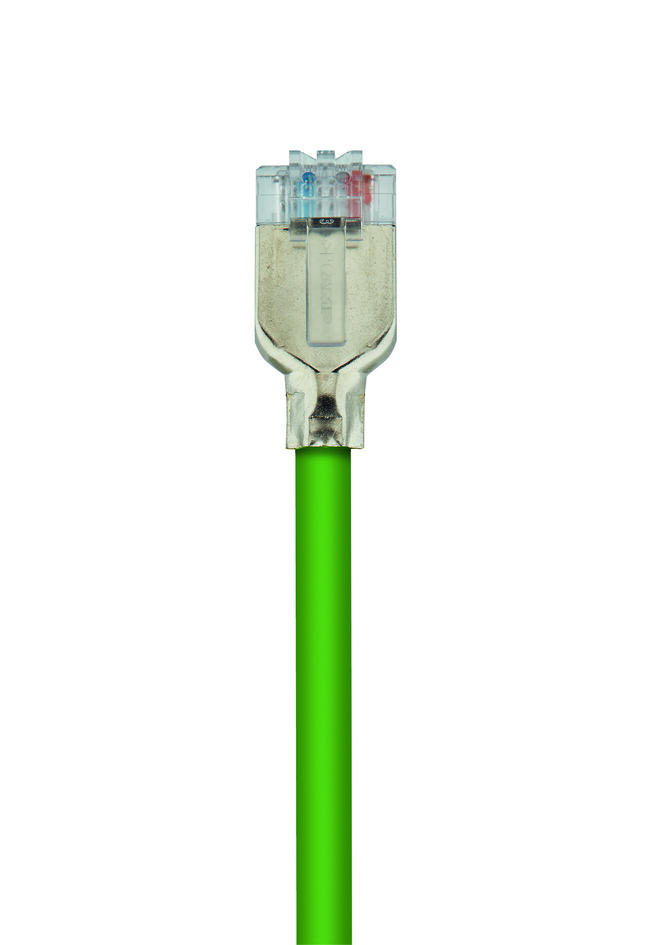

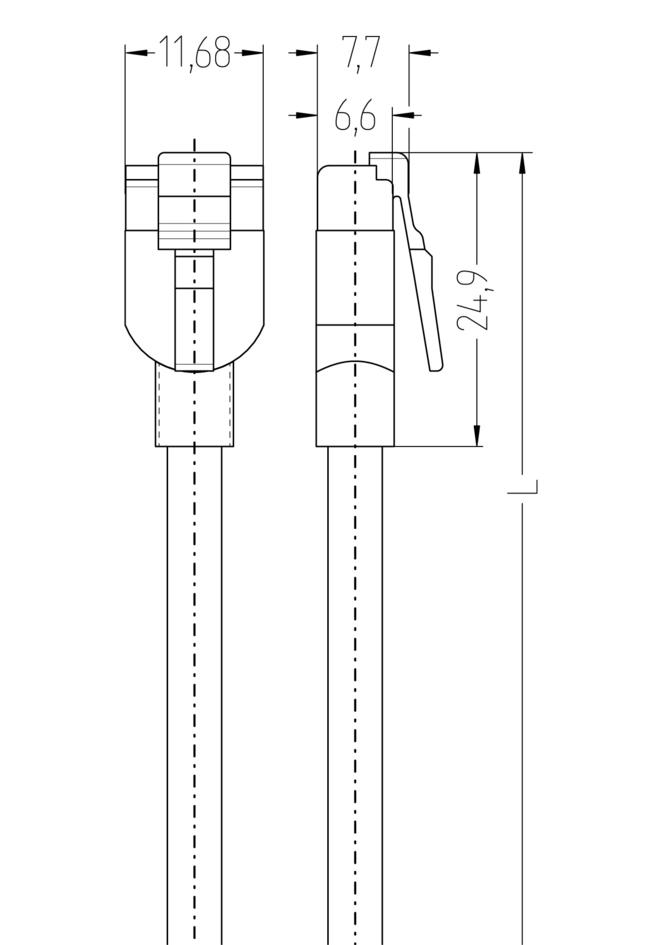

| Steckverbinder | Buchse, gerade, M12 | Stecker, gerade, RJ45 light |
| Strombelastbarkeit pro Pin (bei 40°C) | 4 A | 1 A |
| Umgebungstemperatur | -30°C...+90°C | -40°C...+80°C |
| Verschmutzungsgrad | 3 | 1 |
Geschirmte Ethernet-Leitung aus PUR zur sicheren und industrietauglichen Datenübertragung in der Automatisierungs- und Feldbustechnik. Echtzeitanforderungen auf Basis IEC61158 sind realisierbar. Die Leitung erfüllt die Forderung nach UL-Style 21815 (80°/300V) und die Vorgaben nach Cat5 (elektr. Eigenschaften in Anlehnung an EN50288-2-2). Materialien und konstruktiver Aufbau für erhöhte mechanische Beanspruchung (Abrieb, Biegungen,Erschütterungen etc.) der Leitung. Einsatz im Schleppkettenbetrieb/bei Torsion möglich. Hohe Zugfestigkeit durch eingearbeiteten Kevlar-Faden.
| Technische Daten | |
|---|---|
| Aderfarben | WHBU/BU, WHOG/OG |
| Aderquerschnitt | 1 x 4 x AWG26, Sternvierer |
| Außendurchmesser Mantel | 4,80 mm |
| Besondere Eigenschaften | Halogenfrei, hohe Flexibilität, hydrolysefest, LABS-frei, mikrobenfest, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, seewasserbeständig, UV-beständig |
| Biegeradius (bewegt) | 7,5 x Ø-Leitung |
| Biegeradius (fest) | 4 x Ø-Leitung |
| Leitungsqualität | S3400, PUR, UL |
| Litzenaufbau | 19 x 0,10 mm |
| Mantelfarbe | GN, ähnlich RAL6018 |
| Material Aderisolierung | PP |
| Material Leitungsmantel | PUR |
| Nennspannung Leitung | 300 V UL rating |
| Temperaturbereich (bewegt) | -30°C...+70°C |
| Temperaturbereich (fest) | -40°C...+80°C |
| Übertragungseigenschaften | Cat5 |
