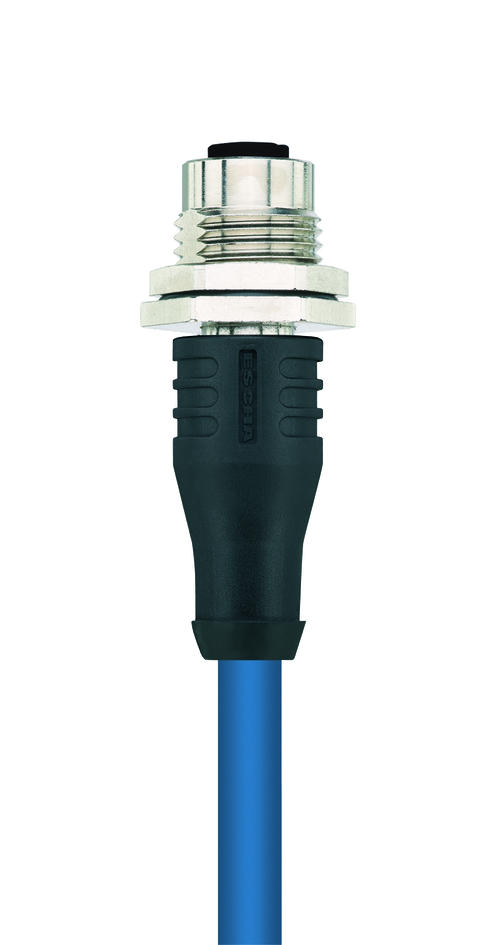

Flansch Anschlussleitung, M12, Buchse, gerade, 4-polig, D-codiert, geschirmt, rail approved
Produktbeschreibung
Produkttyp: Anschlussleitung
Applikation: Datenübertragung (ETB | ECN)
Artikelbezeichnung:
RA-FKFDSY4.029-5/S5002BU
Artikel-Nr.: 8087255
Leitungsqualität: S5002BU, BETAtrans®, Reduced Wire
Anfrage
Lagerbestand: Zurzeit nicht auf Lager.
Verpackungseinheit: 1 Stk
Mindestmenge: 10 Stk
Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst. Stk
Zulassungen
Produktdetails
| Technische Daten | |
|---|---|
| Anschlussart | Leitung |
| Befestigungsgewinde | M16x1,5 |
| Bemessungsspannung |
|
| Brandschutz gemäß | DIN EN 45545-2 HL1-3 |
| Codierung | D |
| Durchgangswiderstand | 5 mΩ |
| Endenkonfektion | Offenes Kabelende |
| Isolationswiderstand |
|
| Material Dichtung (Buchse) | FPM/FKM |
| Material Flanschgehäuse | Metall, CuZn, vernickelt |
| Material Griffkörper | Kunststoff, TPU, BK |
| Material Kontakte | Metall, CuZn, vergoldet |
| Material Kontaktträger | Kunststoff, PA, BK |
| Material äußere Dichtung | NBR |
| Mechanische Lebensdauer | >100 Steckzyklen |
| Montagerichtung | Hinterwandmontage (inkl. Befestigungsmutter) |
| Normen | IEC 61076-2-101 |
| Pin-Belegung |
|
| Polzahl | 4 |
| Schirmung | Mit Schirmung |
| Schock & Vibration | Klasse 1, Kategorie B (DIN EN 61373) |
| Schutzart (montiert) | IP67 (-30°C...+90°C), IP65 (-40°C...+90°C) |
| Steckverbinder | Buchse, gerade, M12 |
| Strombelastbarkeit pro Pin (bei 40°C) | 4 A |
| Temperaturbereich | Tx (-40°C...+90°C) |
| Verschmutzungsgrad | 3 |
| Wandstärkenbereich (Δh) | 1...5 mm |
| Übertragungseigenschaften | Cat5e |
Halogenfreie, elektronenstrahlvernetzte Cat5 Datenleitung mit verbessertem Verhalten im Brandfall und erhöhter Temperaturbeständigkeit. Diese Leitung wird in der fixierten und geschützten Installation in Schienenfahrzeugen und Bussen eingesetzt und erfüllt die Brandschutzanforderung gemäß EN 45545-2 (HL1 - HL3). Sie ist optimal geeignet für die Anwendungen der Klasse D (ECN) nach IEEE 802.3. Für die Installation müssen die Hinweise entsprechend EN 50355 und EN 50343 berücksichtigt werden. Aufgrund der dünnen Wandstärken eignet sich diese Leitung insbesondere für den Anschluss der umspritzten RJ45-Steckverbinder. BETAtrans® ist ein eingetragenes Warenzeichen der LEONI Studer AG, Schweiz.
| Technische Daten | |
|---|---|
| Aderfarben | WH, BU, OG, YE |
| Aderquerschnitt | 1 x 4 x AWG22, Sternvierer |
| Außendurchmesser Mantel | 6,60 mm |
| Besondere Eigenschaften | Erhöhte thermische Belastbarkeit, flammwidrig, geringe Rauchentwicklung, halogenfrei, LABS-frei, öl- und kraftstoffbeständig, RoHs-konform, UN ECE R 118 |
| Biegeradius (bewegt) | 6 x Ø Leitung |
| Biegeradius (fest) | 5 x Ø Leitung |
| Brandschutz gemäß | DIN EN 45545-2 HL1-3, DIN 5510 Brandschutzstufen 1-4, NF F16-101 Kategorie A1, A2, B, UNI CEI 11170, Gefahrenniveau LR1-LR4, NFPA 130, UN ECE R 118 |
| Halogenfrei | Ja |
| Leitungsqualität | S5002BU, BETAtrans®, Reduced Wire |
| Litzenaufbau | 7 x 0,254 mm |
| Mantelfarbe | BU |
| Material Aderisolierung | BETAtrans® Zell PE |
| Material Leitungsmantel | BETAtrans® Polyolefin Copolymer |
| Schirmung | Ja |
| Temperaturbereich (fest) | -40°C...+85°C |
| Übertragungseigenschaften | Cat5e |
