M12, Buchse, gewinkelt, 3+PE, S-codiert, M12, Stecker, gerade, 3+PE, S-codiert, rail approved
Produktbeschreibung
Produkttyp: Verbindungsleitung
Applikation: Leistungsübertragung
Artikelbezeichnung:
RA-PSWM12K4.189-5-RA-PSAM12S4.189/S4600
Artikel-Nr.: 8080908
Leitungsqualität: S4600, RADOX®
Leitungslänge:
Anfrage
Mindestmenge:10 Stk
Verpackungseinheit:1 Stk
Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst.
Zulassungen
![CE CE](https://www.escha.net/media/storage/CE_logo.jpg_preview300.jpg)
![UKCA UKCA](https://www.escha.net/media/storage/UKCA.jpg_preview300.jpg)
![SIHI E SIHI E](https://www.escha.net/media/storage/SIHI_electrotechnical_expertise.jpg_preview300.jpg)
![CHINA RoHS CHINA RoHS](https://www.escha.net/media/storage/China_RoHS.jpg_preview300.jpg)
![rail approved rail approved](https://www.escha.net/media/storage/Rail_Approved_K_logo.jpg_preview300.jpg)
Produktdetails
Technische Daten | A-Seite | B-Seite |
---|---|---|
Bemessungsspannung |
|
|
Brandschutz gemäß | DIN EN 45545-2 HL1-3 | |
Codierung | S | S |
Isolationswiderstand |
|
|
Material Dichtung (Buchse) | FPM/FKM | FPM/FKM |
Material Griffkörper | Kunststoff, TPU, BK | Kunststoff, TPU, BK |
Material Kontakte | Metall, CuZn, vergoldet | Metall, CuZn, vergoldet |
Material Kontaktträger | Kunststoff, PA, BK | Kunststoff, PA, BK |
Material Überwurf | Metall, CuZn, vernickelt | Metall, CuZn, vernickelt |
Mechanische Lebensdauer | >100 Steckzyklen | >100 Steckzyklen |
Normen | IEC 61076-2-111 | IEC 61076-2-111 |
Pin-Belegung |
|
|
Polzahl | 3+PE | 3+PE |
Schock & Vibration | Klasse 1, Kategorie B (DIN EN 61373) | |
Schutzart (montiert) | IP65, IP67, IP68 | IP65, IP67, IP68 |

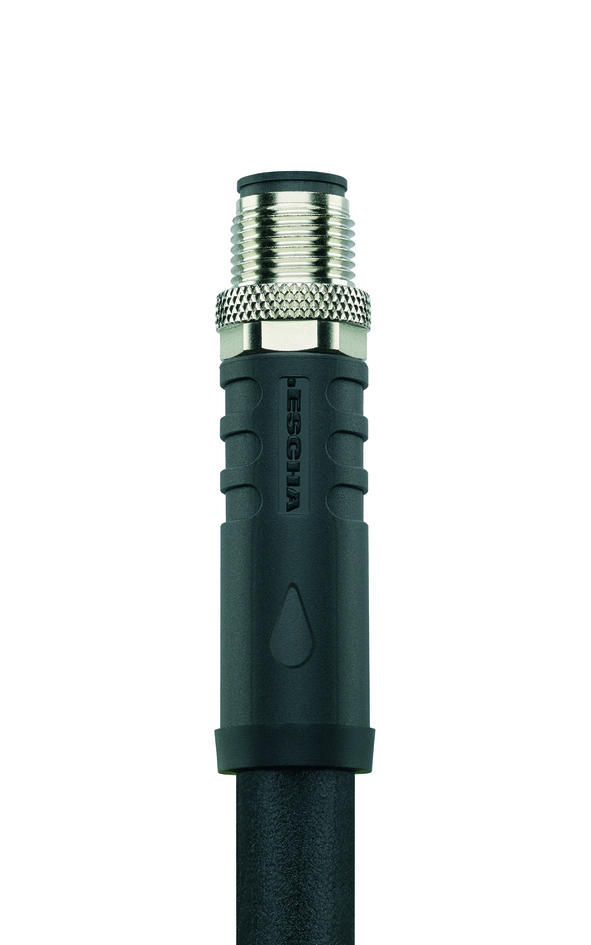

Steckverbinder | Buchse, gewinkelt, M12 | Stecker, gerade, M12 |
Strombelastbarkeit pro Pin (bei 40°C) | 12 A | 12 A |
Temperaturbereich | Tx (-40°C...+90°C) | |
Verschmutzungsgrad | 2 | 2 |
Halogenfreie, elektronenstrahlvernetzte Powerleitung mit verbessertem Verhalten im Brandfall, gut abisolierbar, lötbeständig und flexibel. Die Leitung ist für die feste Verlegung in Schienenfahrzeugen oder für eine Verlegung bestimmt, bei der im Betrieb eine begrenzte Wechselbiegebeanspruchung auftritt. Sie erfüllt die Anforderung nach EN 50306-4 und EN 45545-2 (HL1-HL3). Aderquerschnitt 1,5mm². RADOX® ist ein eingetragenes Warenzeichen der HUBER+SUHNER AG, Schweiz.
Technische Daten | |
---|---|
Aderfarben | WH 1, WH 2, WH 3, GNYE |
Aderquerschnitt | 4 x 1,5 mm² |
Außendurchmesser Mantel | 6,7 mm |
Besondere Eigenschaften | Flammwidrig, halogenfrei, hohe Flexibilität, LABS-frei, mikrobenfest, ölbeständig, öl- und kraftstoffbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, UV-beständig |
Biegeradius (bewegt) | 4 x Ø-Leitung |
Biegeradius (fest) | 3 x Ø-Leitung |
Halogenfrei | Ja |
Leitungsqualität | S4600, RADOX® |
Litzenaufbau | 19 x 0,31 mm |
Mantelfarbe | BK, ähnlich RAL9005 |
Material Aderisolierung | RADOX® EI 306 |
Material Leitungsmantel | RADOX® EM 104 |
Nennspannung Leitung | VDE U0/U: 300V/500V |
Temperaturbereich (fest) | -40°C...+120°C |
