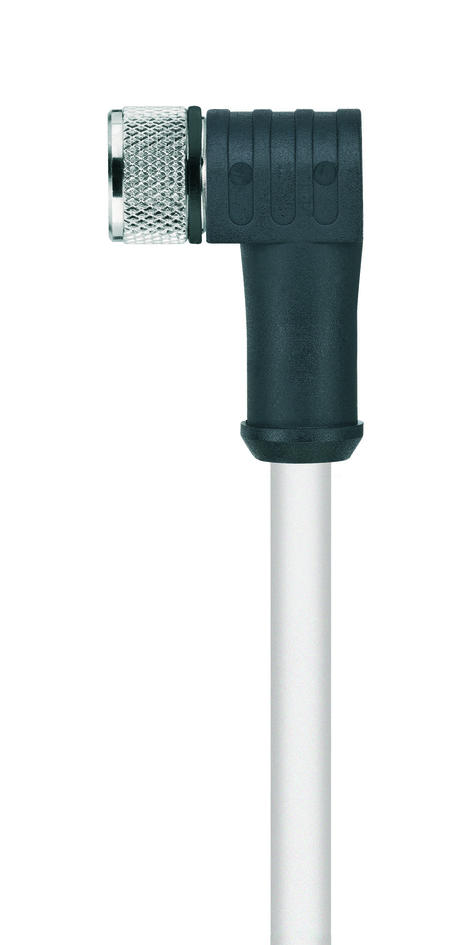

M8, Buchse, gewinkelt, 3-polig, Sensor-/Aktorleitung Hochtemperatur

Produktbeschreibung

Produkttyp: Anschlussleitung

Applikation: Hochtemperatur

Artikelbezeichnung: HT-SWKP3-0,5/S2430

Artikel-Nr.: 8066938

Leitungsqualität: S2430, PTFE

Leitungslänge:

Anfrage

Lagerbestand: 3 Stk

Verpackungseinheit: 1 Stk

Mindestmenge:
• Lagerverkauf: mind. 1 Stk
• Herstellung: mind. 10 Stk

Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst. Stk

Zulassungen

Produktdetails

Technische Daten
Bemessungsspannung	60V
Endenkonfektion	50mm abgemantelt
Isolationswiderstand	≥10⁸ Ω
Material Dichtung (Buchse)	FPM/FKM
Material Griffkörper	Kunststoff, PBT GF, BK
Material Kontakte	Metall, CuZn, vergoldet
Material Kontaktträger	Kunststoff, PBT GF, BK
Material Überwurf	Metall, CuZn, vernickelt
Mechanische Lebensdauer	>100 Steckzyklen
Normen	IEC 61076-2-104
Pin-Belegung	1 BN, 3 BU, 4 BK
Polzahl	3
Schutzart (montiert)	IP65
Steckverbinder	Buchse, gewinkelt, M8
Strombelastbarkeit pro Pin (bei 40°C)	4 A
Umgebungstemperatur	-20°C...+150°C
Verschmutzungsgrad	3

Die thermische Beständigkeit dieser Hochtemperatur-Leitung reicht von -190°C bis +260°C. Sie zeichnet sich außerdem durch eine sehr gute chemische Festigkeit, sowie Ozon- und Witterungsbeständigkeit aus.

Technische Daten
Aderfarben	BN, WH, BU, BK, GY
Aderquerschnitt	5 x AWG22
Außendurchmesser Mantel	3,80 mm
Besondere Eigenschaften	Geringe Rauchentwicklung, hervorragende Chemikalienbeständigkeit, hydrolysefest, LABS-frei, nicht brennbar, ozonbeständig, RoHs-konform, seewasserbeständig, UV-beständig, verifizierte Beständigkeit gegen P3-topactive, wärmeflexibel
Biegeradius (bewegt)	10 x Ø-Leitung
Biegeradius (fest)	5 x Ø-Leitung
Leitungsqualität	S2430, PTFE
Litzenaufbau	7 x 0,254 mm
Mantelfarbe	WH, ähnlich RAL9003
Material Aderisolierung	PTFE
Material Leitungsmantel	PTFE
Nennspannung Leitung	≤250 V
Temperaturbereich (fest)	-190°C...+260°C
