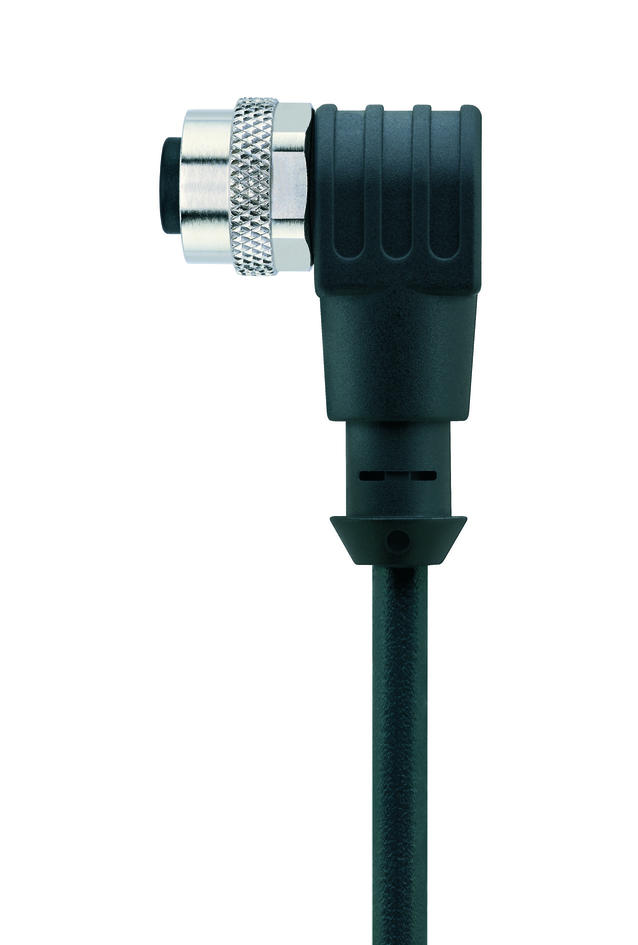

M12, Buchse, gewinkelt, 12-polig, Sensor-/Aktorleitung

Produktbeschreibung

Produkttyp: Anschlussleitung

Applikation: Sensor/Aktor

Artikelbezeichnung: AL-WWAK12-5/S370

Artikel-Nr.: 8046924

Leitungsqualität: S370, PUR, UL

Leitungslänge:

Anfrage

Lagerbestand: 3 Stk

Verpackungseinheit: 1 Stk

Mindestmenge:
• Lagerverkauf: mind. 1 Stk
• Herstellung: mind. 10 Stk

Anzahl: Ihre Eingabe wurde entsprechend der Mindestmenge und der Verpackungseinheit angepasst. Stk

Zulassungen

Produktdetails

Technische Daten
Bemessungsspannung	30V
Codierung	A
Durchgangswiderstand	5 mΩ
Endenkonfektion	Offenes Kabelende
Isolationswiderstand	≥10⁸ Ω
Material Dichtung (Buchse)	FPM/FKM
Material Griffkörper	Kunststoff, TPU, BK
Material Kontakte	Metall, CuZn, vergoldet
Material Kontaktträger	Kunststoff, TPU, BK
Material Überwurf	Metall, CuZn, vernickelt
Mechanische Lebensdauer	>100 Steckzyklen
Normen	IEC 61076-2-101
Pin-Belegung	1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
Polzahl	12
Schutzart (montiert)	IP65, IP67, IP68

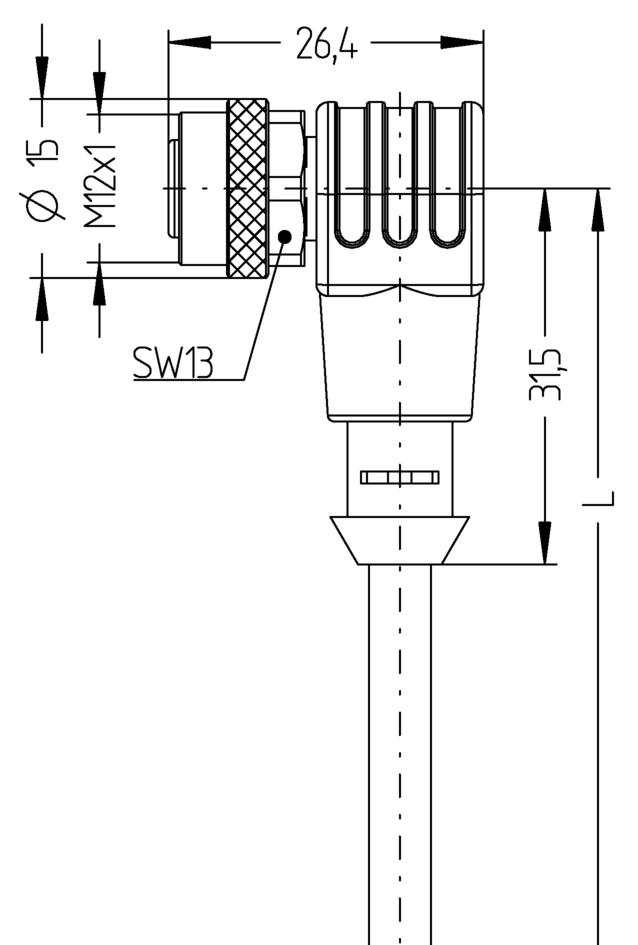

Steckverbinder	Buchse, gewinkelt, M12
Strombelastbarkeit pro Pin (bei 40°C)	1.5 A
Umgebungstemperatur	-30°C...+90°C
Verschmutzungsgrad	3

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).

Technische Daten
Aderfarben	BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
Aderquerschnitt	12 x 0,14 mm²
Außendurchmesser Mantel	5,60 mm
Besondere Eigenschaften	Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt)	10 x Ø-Leitung
Biegeradius (fest)	5 x Ø-Leitung
Halogenfrei	Ja
Leitungsqualität	S370, PUR, UL
Litzenaufbau	18 x 0,10 mm
Mantelfarbe	BK, ähnlich RAL9005
Material Aderisolierung	PP
Material Leitungsmantel	PUR
Nennspannung Leitung	≤300 V
Schleppketteneinsatz	≥2 Mio. Zyklen
Temperaturbereich (Schleppkette)	-25°C…+60°C
Temperaturbereich (bewegt)	-30°C...+90°C
Temperaturbereich (fest)	-40°C...+90°C
Torsion	+/-180°/m, ≥ 0,5 Mio. Zyklen
