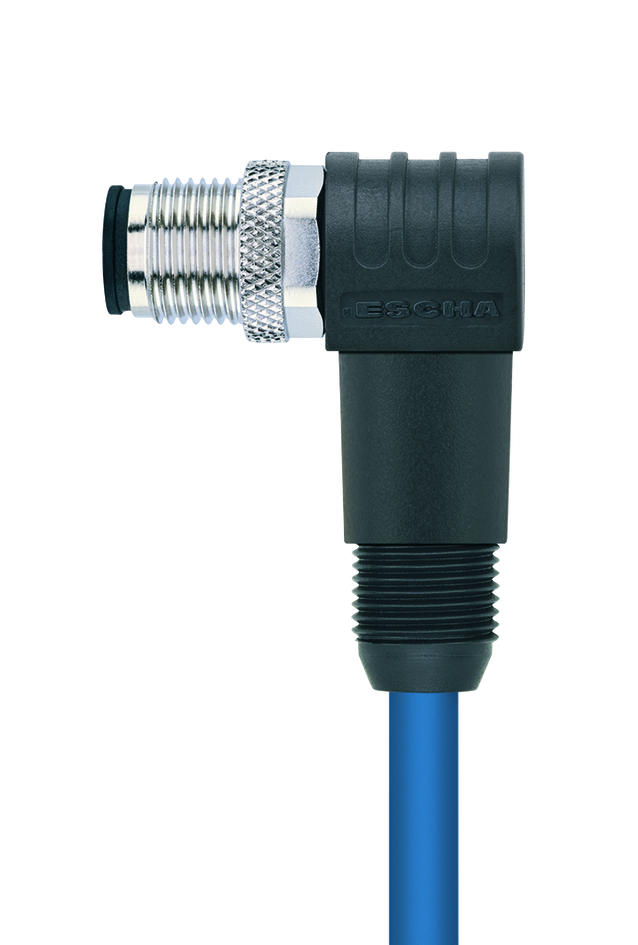

M12, 公头, 弯型, 4针脚, D-编码, 保护套管带螺纹压头, 屏蔽, 铁路认证
产品描述
产品类型: 延长电缆
应用: 数据传输 (ETB | ECN）
物料描述:
RA-WWASSGY4.029-5/S5002BU
物料编号: 8087276
电缆质量: S5002BU, BETAtrans®, Reduced Wire
询价
Stock: Currently out of stock.
包装设备: 1 pcs
最低数量: 10 pcs
产品数量: Your entry was adjusted according to the minimum quantity and packaging unit. pcs
认证
产品细节
| 技术参数 | |
|---|---|
| 传输特性 | Cat5e |
| 冲击&振动 | 1级，B类 (DIN EN 61373) |
| 夹紧基体材料 | 塑料， TPU， 黑色 |
| 屏蔽 | 带屏蔽 |
| 机械寿命周期 | >100 插拔次数 |
| 标准 | IEC 61076-2-101 |
| 污染等级 | 3 |
| 温度范围 | Tx (-40°C...+90°C) |
| 电流负荷（40°） | 4 A |
| 电缆末端装配 | 开放式线缆端口 |
| 电阻 | 5 mΩ |
| 绝缘电阻 |
|
| 编码 | D |
| 触头载体材料 | 塑料， PA， 黑色 |
| 触点材料 | 合金，黄铜，镀金 |

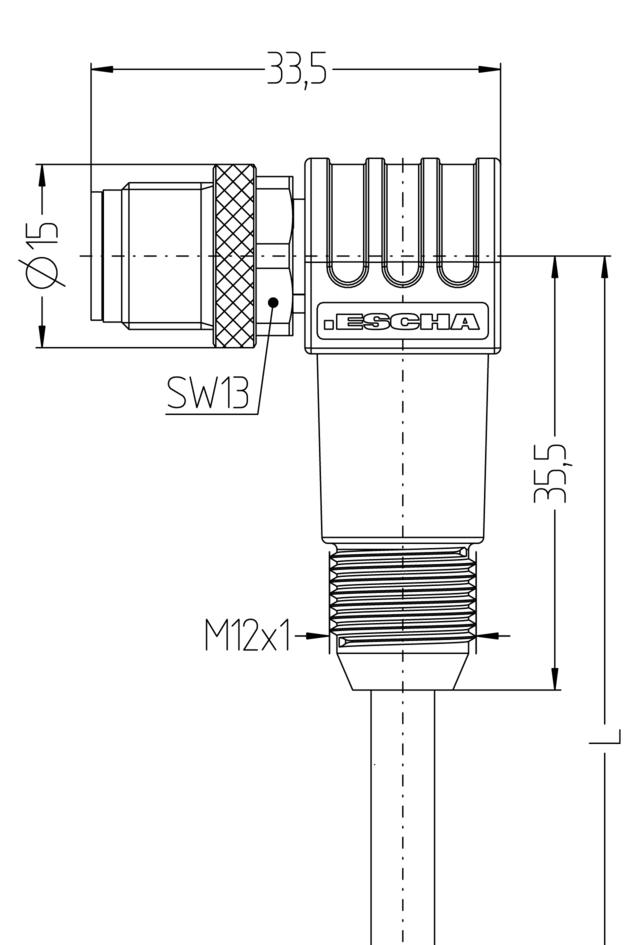

| 连接头 | 公头, 弯型, M12, 保护套管带螺纹压头 |
| 连接螺母材料 | 合金，铜锌，镀镍 |
| 针脚分布 |
|
| 针脚数 | 4 |
| 防护等级 （安装好） | IP67 (-30°C...+90°C), IP65 (-40°C...+90°C) |
| 防火依据 | DIN EN 45545-2 HL1-3 |
| 额定电压 |
|
无卤电子束交联CAT5电缆，提升了防火性能。该电缆可用于轨道车辆和公共汽车内部的固定和保护安装，并完全符合EN 45545 - 2 ( HL1 - HL3 )的要求。它适合所有D类( ECN )，依据IEEE802.3的以太网应用。对于安装，须符合EN 50355和EN 50343准则。由于其较小的直径，该电缆只能应用于RJ45连接器。BETAtrans®是瑞士LEONI Studer AG的注册商标。
| 技术参数 | |
|---|---|
| 传输特性 | Cat5e |
| 外径 | 6,60 mm |
| 外被颜色 | 蓝 |
| 导体结构 | 7 x 0.254 mm |
| 屏蔽 | 是 |
| 弯曲半径（固定） | 5 x Ø-电缆 mm |
| 弯曲半径（重复） | 6 x Ø-电缆 mm |
| 无卤素 | 是 |
| 特性 | 增强热负荷, 阻燃, 低烟, 无卤素, LABS free, 耐油性, 符合RoHs, UN ECE R 118 |
| 环境温度（固定） | -40°C...+85°C |
| 电缆护套材料 | BETAtrans® Polyolefin Copolymer |
| 电缆绝缘材料 | BETAtrans® Cell PE |
| 电缆质量 | S5002BU, BETAtrans®, Reduced Wire |
| 线芯横截面积 | 1 x 4 x AWG22, star quad |
| 线芯颜色 | 白，蓝，橙，黄 |
| 防火依据 | DIN EN 45545-2 HL1-3, DIN 5510 防火等级 1-4, NF F16-101 类别 A1， A2， B, UNI CEI 11170 危险等级 LR1-LR4, NFPA 130, UN ECE R 118 |
